دستگاه کنترل پیامکی چیست و به چه کار می‌آید؟
دستگاه کنترل پیامکی (GSM/3G/4G SMS Controller یا GSM Gate Opener/RTU) یک ماژول صنعتی است که از طریق سیم‌کارت و شبکه موبایل، فرمان‌های روشن/خاموش (روی رله‌ها) و اعلان وضعیت ورودی‌ها (دیجیتال/آنالوگ) را با پیامک، تماس بی‌پاسخ، اپ یا وب ارائه می‌دهد. از کاربردهای رایج: کنترل پمپ‌ها و موتورها، درب‌ها و گیت‌ها، تجهیزات روشنایی، بای‌پس اضطراری، مانیتورینگ آلارم‌ها (نشتی، حریق، قطع برق، فشار، دما) و… . بسیاری از مدل‌ها با تغذیه 12–24V AC/DC کار می‌کنند، چند خروجی رله‌ای و چند ورودی قابل‌پیکربندی دارند و از لیست سفید شماره‌ها برای امنیت استفاده می‌کنند.
پیش‌نیازهای نصب و راه‌اندازی دستگاه کنترل پیامکی
قبل از هر کاری این چک‌لیست را آماده کنید:
-
سیم‌کارت سالم و فعال (ترجیحاً با پوشش مناسب در محل پروژه). پیکربندی سیم‌کارت: معمولاً بدون PIN تا دستگاه پس از روشن شدن نیازمند بازکردن قفل نباشد. اگر PIN فعال است، آن را در یک گوشی غیرفعال کنید.
-
منبع تغذیه مناسب مطابق دفترچه دستگاه (اغلب 12–24V AC/DC). در صورت تغذیه AC به پل دیود/ورودی AC توجه کنید.
-
آنتن GSM با کابل کوتاه و باکیفیت و لوازم حفاظت از صاعقه/سرج برای مسیر آنتن (محیط‌های بیرونی یا مرتفع).
-
ابزار کاری و ایمنی: مولتی‌متر، سیم‌لخت‌کن، سرسیم، ترمینال ریلی/واگویی، فیوز مناسب، برچسب‌گذاری کابل‌ها، دستکش و قفل/برچسب ایمنی (LOTO).
-
نقشه برق تابلو و شناسه‌گذاری ورودی/خروجی‌ها برای جلوگیری از سیم‌کشی اشتباه.
گام‌به‌گام نصب دستگاه کنترل پیامکی
1) آماده‌سازی سیم‌کارت
-
خاموش: دستگاه را قطع‌برق کنید.
-
قراردهی صحیح: سیم‌کارت را طبق جهت‌نمایی چاپ‌شده روی بُرد جا بزنید (Micro یا Nano).
-
برداشتن PIN: اگر دستگاه در دفترچه ذکر کرده PIN را پشتیبانی نمی‌کند، حتماً از قبل غیرفعال کنید. عدم رعایت این مورد شایع‌ترین دلیل عدم رجیستر شبکه است.

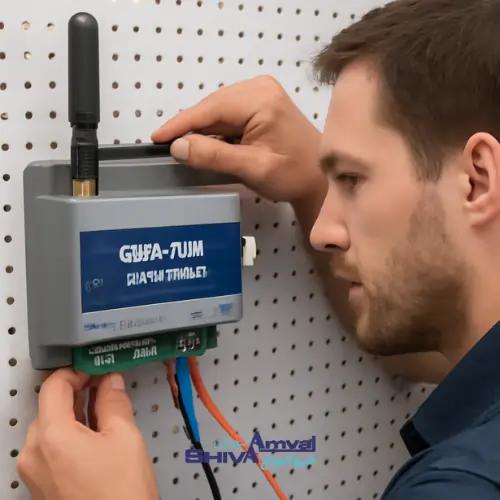

2) نصب فیزیکی و مکان‌یابی آنتن
-
بدنه دستگاه را در تابلو/جعبه مناسب با تهویه کافی، دور از رطوبت و منابع نویز شدید نصب کنید.
-
آنتن را در نقطه‌ای با سیگنال قوی‌تر قرار دهید؛ طول کابل آنتن را تا حد ممکن کوتاه نگه دارید تا افت سیگنال کم شود. مسیر خم را با شعاع مناسب اجرا کنید، از له‌شدگی و شکستگی کانکتورها جلوگیری کنید، و کابل را برچسب‌گذاری کنید.
-
در نصب‌های محیط بیرونی یا ارتفاع، سرج پروتکتور صاعقه‌ی کواکسیال را بین آنتن و کابل ورودی به داخل ساختمان و نزدیک نقطه ورود نصب و به زمین ایمن متصل کنید. این کار ریسک آسیب به مودم GSM و تابلو را به‌طور معناداری کم می‌کند.
3) سیم‌کشی تغذیه و زمین
-
منبع 12–24V AC/DC (مطابق دیتاشیت) را سیم‌کشی کنید. جهت قطبیت در ورودی DC را رعایت کنید.
-
زمین حفاظتی (PE) تابلو و زمین مرجع تجهیزات را طبق استاندارد محلی وصل کنید.
-
فیوز/MCB مناسب برای خط تغذیه دستگاه در نظر بگیرید تا از اضافه‌جریان/اتصال‌کوتاه محافظت شود.
4) سیم‌کشی خروجی‌های رله
-
رله‌های دستگاه معمولاً حالت کنتاکت خشک (NO/NC/COM) هستند. بارهای توان بالا (مانند موتور/پمپ) را به‌طور مستقیم از رله دستگاه عبور ندهید مگر آنکه دفترچه آن را مجاز اعلام کرده باشد؛ در اغلب پروژه‌ها کنتاکتور/رله میانی الزامی است. به جریان/ولتاژ نامی کنتاکت رله دقت کنید (مثلاً 3A@240VAC).
-
برای درب/گیت‌ها، معمولاً خروجی رله به ورودی Start/OPEN کنترلر متصل می‌شود (پلسی چندثانیه‌ای). برای پمپ/روشنایی، رله می‌تواند بوبین کنتاکتور را تحریک کند.
5) سیم‌کشی ورودی‌ها (آلارم‌ها)
-
بسته به مدل، ورودی‌ها می‌توانند دیجیتال (خشک) یا لوپ EOL/NO/NC باشند. نوع ورودی را از منو/جامپر تنظیم کنید. برای آلارم‌ها (سطح مخزن، نشت، تریپ حفاظتی) سیم‌کشی تمیز و شناسنامه‌دار اجرا کنید تا پیامک‌های خطا قابل اعتماد باشند.
6) روشن‌سازی و رجیستر شبکه
-
پس از پایان سیم‌کشی، دستگاه را روشن کنید. معمولاً LED وضعیت مودم نشان می‌دهد رجیستر شبکه موفق بوده است (چشمک با الگوی خاص).
-
بسیاری از مدل‌ها با تماس بی‌پاسخ از طرف موبایل مدیر، وضعیت سلامت را نشان می‌دهند (رد تماس = آنلاین). اگر رد تماس ندارید، پوشش آنتن، کابل و PIN سیم‌کارت را دوباره چک کنید.
7) برنامه‌ریزی و امنیت
-
افزودن شماره‌های مجاز (Whitelist): فقط مدیران و اپراتورهای مجاز بتوانند فرمان بدهند.
-
تعریف فرامین پیامکی: بسته به برند، پیامک‌های شبیه
PWD1234,OUT1=ONیا#PWD1234#RELAY1ONاستفاده می‌شود (به دفترچه مراجعه کنید). -
زمان پالس (Pulse/Toggle) برای گیت/درب (مثلاً 1–3 ثانیه)، زمان‌های خودکار (Auto/Timer)، و پیام‌های اعلان برای ورودی‌ها را تنظیم کنید. در مدل‌های جدید امکان کنترل با اپ/وب نیز هست.
-
APN و داده موبایل: اگر دستگاه برای اپ/وب یا MQTT نیاز به دیتا دارد، APN اپراتور را وارد کنید (در دستگاه‌های صرفاً SMS لازم نیست).
8) تست کارکرد
-
تست خروجی‌ها: فرمان روشن/خاموش هر رله و تایمر را ارسال و وضعیت را چک کنید.
-
تست ورودی‌ها: سنسورها را تحریک کنید تا پیامک آلارم/بازگشت به حالت عادی دریافت شود.
-
قطع برق/شبکه: سناریوهای قطع برق یا افت آنتن را شبیه‌سازی کنید تا مطمئن شوید پیام‌های بحرانی یا گزارش Restore ارسال می‌شود.
نکات حیاتی برای نصب حرفه‌ای (Pro Tips)
-
کابل آنتن کوتاه، کانکتور استاندارد: هر متر اضافه روی کواکسیال = افت سیگنال بیشتر. برای مسیرهای بلند، کابل با تلفات کم انتخاب کنید.
-
حفاظت صاعقه کواکسیال و ارت درست: سرج‌پروتکتور را نزدیک نقطه ورود به ساختمان نصب و به ارت کم‌امپدانس متصل کنید. در مناطق صاعقه‌خیز این مورد حیاتی است.
-
ایزولاسیون بارهای توان: برای موتورها و بارهای القایی از کنتاکتور و مدار فرمان استاندارد استفاده کنید و روی کنتاکت‌ها اسنابر/R-C مطابق طراحی قرار دهید تا عمر رله دستگاه بالا برود.
-
برچسب‌گذاری و مستندسازی: نام‌گذاری ترمینال‌ها، شماره‌گذاری کابل‌ها، و ثبت فرامین پیامکی/پسورد مدیریتی در مستند پروژه الزامی است.
-
امنیت: رمز پیش‌فرض را تغییر دهید، فقط شماره‌های معتبر را مجاز کنید، و در صورت امکان گزارش‌گیری ورود/فرمان را فعال کنید.
خطاهای رایج و روش عیب‌یابی
| مشکل | علت‌های احتمالی | راهکار |
|---|---|---|
| ثبت‌نام نشدن روی شبکه (No Service) | پوشش ضعیف، کابل آنتن بلند یا بی‌کیفیت، فعال بودن PIN سیم‌کارت | مکان آنتن را جابه‌جا کنید، کابل آنتن را کوتاه یا تعویض کنید، PIN سیم‌کارت را غیرفعال کنید |
| عدم پاسخ به پیامک یا تماس | سیم‌کارت بدون شارژ یا بسته فعال، شماره شما در لیست مجاز نیست، فرمت فرمان اشتباه است | شارژ یا بسته سیم‌کارت را بررسی کنید، اطمینان یابید شماره در لیست مجاز است، فرمت فرمان را طبق دفترچه کنترل کنید، از تیکت سلامتی (رد تماس) کمک بگیرید |
| چسبیدن رله یا تریپ تابلو | بار فراتر از ظرفیت کنتاکت رله، نبود حفاظت مناسب | از کنتاکتور مناسب استفاده کنید و فیوز/MCB را متناسب با بار به درستی انتخاب کنید |
| نویز و تداخل | مسیرهای قدرت و سیگنال به درستی تفکیک نشده، اتصال زمین ضعیف | مسیرهای قدرت و سیگنال را جدا کنید، سیم‌کشی زمین را اصلاح کنید، از فیلتر یا اسنابر روی بوبین‌های القایی بهره بگیرید |
| پیامک‌های آلارم اشتباه یا کاذب | تنظیم نادرست نوع ورودی (NO/NC/EOL)، ایراد در سیم‌کشی سنسور | نوع ورودی را درست تنظیم کنید و سیم‌کشی سنسور را دوباره بررسی کنید |
سناریوهای کاربردی پیشنهادی
-
کنترل پمپ چاه/مخزن: رله دستگاه → بوبین کنتاکتور، ورودی‌ها → فلوتر بالا/پایین + قطع برق + فشار. پیامک وضعیت و تایمر جلوگیری از خشک‌کارکردن.
-
درب/گیت کارخانه: رله به ورودی Start اپراتور گیت با پالسی 1–2 ثانیه؛ لیست سفید شماره‌های مدیران؛ لاگ رخدادها.
-
روشنایی محوطه/برجک‌ها: تایمر/تقویم دستگاه برای روشنایی شبانه و اعلان قطع/وصل برق با SMS.
-
مانیتورینگ آلارم تابلو: ورودی‌ها به کنتاکت خشک رله آلارم PLC/اینورتر/UPS برای ارسال SMS فوری به شیفت‌ها.
چک‌لیست نصب دستگاه کنترل پیامکی (خلاصه اجرایی)
-
سیم‌کارت بدون PIN + آنتن با کابل کوتاه
-
سرج‌پروتکتور کواکسیال نزدیک ورودی ساختمان + ارت مناسب
-
تغذیه 12–24V AC/DC با فیوز مناسب
-
خروجی‌های رله → کنتاکتور/ورودی فرمان؛ ورودی‌ها → سنسورها
-
تعریف رمز قوی + لیست سفید + تست پیامک‌ها/تماس‌ها
-
تست قطع برق/شبکه و ثبت مستندات پروژه
پرسش‌های پرتکرار نصب دستگاه کنترل پیامکی (FAQ)
آیا می‌توان بارهای 220VAC را مستقیم با رله دستگاه سوئیچ کرد؟
در پروژه‌های صنعتی توصیه نمی‌شود؛ رله داخلی اغلب برای فرمان است نه توان اصلی. از کنتاکتور استفاده کنید و کاتالوگ جریان/ولتاژ کنتاکت را بررسی کنید.
اگر پوشش موبایل ضعیف باشد چه کنم؟
آنتن به محل مرتفع‌تر/نزدیک پنجره منتقل شود، کابل کوتاه‌تر شود، و در صورت لزوم از آنتن با بهره بالاتر استفاده کنید. حفاظت صاعقه را فراموش نکنید.
چطور امنیت را بالا ببرم؟
رمز پیش‌فرض را تغییر دهید، فقط شماره‌های مجاز را اضافه کنید، گزارش رخدادها را نگه دارید و دستگاه را پشت تابلو قفل‌دار نصب کنید.
برای کنترل از راه اپ/وب چه باید کرد؟
مدل‌هایی که پشتیبانی می‌کنند به APN نیاز دارند. APN اپراتور را ست کنید و کیفیت دیتاستریم را تست کنید.
